Lexique #cplusclair : le diagramme d'Ishikawa pour analyser les causes racines

Le diagramme d’Ishikawa, également connu sous le nom de diagramme en arêtes de poisson, est un outil fondamental en gestion de la qualité, reconnu pour sa capacité à identifier et catégoriser systématiquement les causes profondes des problèmes. En cartographiant visuellement les causes potentielles, il permet aux équipes de dépasser les symptômes superficiels et d’aborder les problèmes sous-jacents, facilitant ainsi une résolution plus efficace. Cet article examine l’évolution historique du diagramme d’Ishikawa, sa méthodologie, ses applications dans divers secteurs, et explore les perspectives psychologiques, culturelles et technologiques qui façonnent son utilisation aujourd’hui.

Développement historique du diagramme d’Ishikawa

Le diagramme d’Ishikawa a été développé dans les années 1960 par Kaoru Ishikawa, un théoricien japonais de l’organisation et innovateur en gestion de la qualité. Ishikawa a introduit cet outil en travaillant avec des géants industriels tels que Kawasaki, dans le but d’améliorer les processus de contrôle de la qualité dans l’industrie japonaise. Le diagramme a rapidement gagné en popularité grâce à sa structure intuitive et son utilité pratique, devenant un élément clé du mouvement de la gestion de la qualité totale (TQM). Au fil du temps, son adoption s’est étendue à l’échelle mondiale, transcendant ses origines industrielles pour trouver une pertinence dans les secteurs de la santé, de l’éducation et des services.

Méthodologie et structure du diagramme

Structure du diagramme

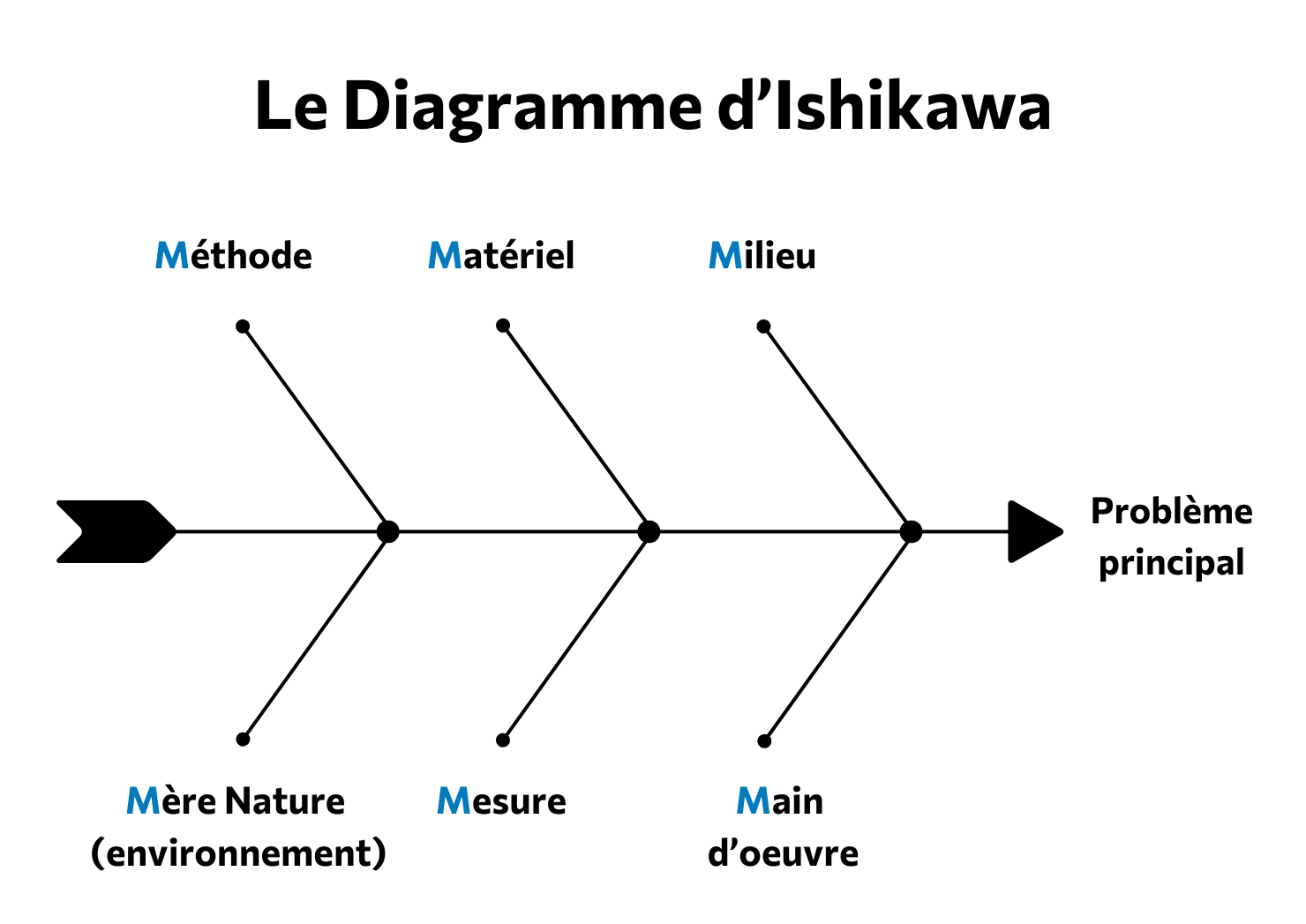

Le diagramme d’Ishikawa se présente sous la forme d’un poisson, avec la « tête » représentant le problème principal ou l’effet à l’étude, tandis que les « arêtes » se ramifient pour désigner les principales catégories de causes potentielles.

Traditionnellement, ces catégories sont connues sous le nom des 6M :

• Main-d’œuvre (Manpower) : facteurs humains, tels que les compétences, la formation et la motivation.
• Matériel (Machine) : équipements, outils et technologies impliqués dans le processus.
• Méthode (Method) : procédures, politiques et processus.
• Milieu (Environment) : environnement physique et organisationnel.
• Mesure (Measurement) : collecte de données, métriques et méthodes d’analyse.
• Mère Nature (Mother Nature) : facteurs externes, tels que la météo ou les événements naturels.

Construction du diagramme

1. Définir le problème : articuler clairement l’enjeu à analyser.
2. Brainstorming des causes : rassembler une équipe pour générer des causes possibles, en les classant sous les 6M.
3. Organiser les idées : disposer les causes sur le diagramme, en se ramifiant à partir de chaque catégorie principale.
4. Analyser les relations : examiner comment différentes causes interagissent et contribuent au problème.

Cette approche structurée clarifie non seulement les problèmes complexes, mais favorise également une analyse collaborative et une compréhension partagée parmi les membres de l’équipe.

Applications dans divers secteurs

La polyvalence du diagramme d’Ishikawa est évidente dans ses nombreuses applications :

• Fabrication : utilisé pour analyser les défauts de production, les pannes d’équipement et les inefficacités des processus.
• Santé : aide à identifier les sources d’erreurs médicales, d’incidents de sécurité des patients et de goulets d’étranglement dans les processus.
• Services : appliqué pour améliorer la satisfaction client, rationaliser la prestation de services et résoudre les plaintes.
• Éducation : facilite la résolution de problèmes dans les processus administratifs, le développement des programmes et les problèmes de performance des étudiants.

Ces exemples soulignent l’adaptabilité et l’efficacité de l’outil dans divers contextes organisationnels.

Perspectives psychologiques et cognitives

D’un point de vue psychologique, le diagramme d’Ishikawa offre plusieurs avantages cognitifs. Son format visuel aide à organiser des informations complexes, facilitant ainsi leur compréhension et leur mémorisation. La nature collaborative de la construction du diagramme encourage le brainstorming en groupe, exploitant l’intelligence collective et les perspectives diverses.

Ce processus génère non seulement une gamme plus large de causes potentielles, mais favorise également l’engagement de l’équipe et l’appropriation des solutions.

Cependant, l’outil n’est pas sans limites. Il existe un risque de biais cognitif, tel que le conformisme ou le biais de confirmation, qui peut fausser l’identification des causes. De plus, la structure du diagramme peut simplifier à outrance des problèmes complexes, conduisant à une analyse incomplète si elle n’est pas utilisée judicieusement. La prise de conscience de ces pièges est essentielle pour maximiser l’efficacité du diagramme.

Adaptations culturelles et utilisation mondiale

L’adoption mondiale du diagramme d’Ishikawa a conduit à diverses adaptations culturelles. Dans certains pays, les catégories standard des 6M sont modifiées pour mieux s’aligner sur les pratiques industrielles locales ou les cultures organisationnelles.

Par exemple, dans le développement logiciel, les catégories peuvent inclure « Personnes », « Processus », « Technologie » et « Facteurs externes ».

L’efficacité de l’outil est également influencée par la culture organisationnelle : les entreprises qui valorisent la communication ouverte et l’amélioration continue sont plus susceptibles de bénéficier de son utilisation. Comprendre et respecter ces nuances culturelles est crucial pour une mise en œuvre réussie dans des contextes internationaux.

Intégration technologique

La transformation numérique des lieux de travail a considérablement amélioré l’utilité du diagramme d’Ishikawa.

Des outils logiciels modernes tels que Lucidchart, Miro et Microsoft Visio permettent aux équipes de créer, partager et modifier des diagrammes de manière collaborative en temps réel, quel que soit leur emplacement géographique. Ces plateformes s’intègrent souvent à d’autres sources de données, permettant des mises à jour dynamiques et une analyse plus riche. La capacité de stocker et de récupérer des diagrammes numériquement soutient également la gestion des connaissances et les initiatives d’amélioration continue.

À mesure que la technologie continue d’évoluer, l’intégration de l’intelligence artificielle et de l’analyse de données promet d’augmenter encore les capacités du diagramme, permettant une analyse des causes plus sophistiquée.

Analyse comparative avec d’autres outils de qualité

Le diagramme d’Ishikawa est l’un des nombreux outils utilisés en gestion de la qualité et en résolution de problèmes.

Il est souvent comparé à :

• Diagramme de Pareto : Se concentre sur l’identification des facteurs les plus significatifs contribuant à un problème, basé sur la règle des 80/20. Alors que le diagramme de Pareto priorise les problèmes, le diagramme d’Ishikawa explore leurs causes sous-jacentes.
• Méthode des 5 Pourquoi : Implique de demander plusieurs fois « pourquoi » afin de creuser jusqu’à la cause profonde d’un problème. Les 5 Pourquoi sont simples et directs, mais peuvent manquer de la catégorisation structurée fournie par le diagramme d’Ishikawa.

Chaque outil a ses forces et est mieux adapté à des contextes particuliers. En pratique, les organisations utilisent souvent ces outils en combinaison pour obtenir une analyse complète.

Études de cas et exemples pratiques

Des études de cas réelles mettent en lumière la valeur pratique du diagramme d’Ishikawa :

Exemple de fabrication

Une entreprise d’électronique grand public a rencontré des défauts récurrents dans une nouvelle ligne de produits. En construisant un diagramme d’Ishikawa, l’équipe a identifié des problèmes tant dans le processus d’assemblage (méthode) que dans la qualité des fournisseurs (matériel). Des interventions ciblées ont conduit à une réduction significative des défauts.

Exemple de santé

Un hôpital connaissant des taux élevés de chutes de patients a utilisé le diagramme pour cartographier les facteurs contributifs, y compris la formation du personnel (main-d’œuvre), les conditions de sol (environnement) et la disponibilité de l’équipement(matériel). Le plan d’action résultant a amélioré les résultats de sécurité des patients.

Exemple de service

Une entreprise de services financiers a utilisé le diagramme pour analyser les retards dans le traitement des prêts. Les causes ont été retracées à un logiciel obsolète (machine), des procédures peu claires (méthode) et une formation insuffisante du personnel (main-d’œuvre). Des améliorations de processus et des initiatives de développement du personnel ont réduit les délais de traitement.

Le diagramme d’Ishikawa reste un outil vital pour l’analyse des causes profondes et l’amélioration de la qualité. Son approche structurée et visuelle facilite la résolution complète des problèmes et soutient la prise de décision collaborative. A mesure que les organisations continuent d’adopter des outils numériques et de s’adapter à des contextes culturels divers, la pertinence et l’utilité du diagramme sont prêtes à croître.

À l’avenir, les avancées en intelligence artificielle et en intégration de données pourraient encore améliorer son efficacité, consolidant son rôle en tant qu’atout indispensable dans la quête de l’excellence organisationnelle.
